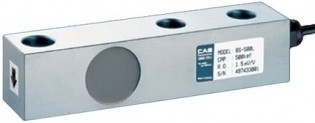

Тензодатчик CAS BS-3

Полное Описание

Особенности конструкции:
- бюджетный вариант для промышленных систем взвешивания;
- класс защиты IP 65.
Кабель: 3 м; 4-х жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана.
Материал: Никелированная сталь;
Установка:

Предел взвешивания	Болт крепления	Момент затяжки
500 кг - 2 т	M14 × 2.0 (10.9)	166 Нм
5 т	M18 × 1.5 (10.9)	350 Нм
10 т	M24 × 2.0 (10.9)	860 Нм

технические характеристики

Характеристики	BS
Наибольший предел взвешивания, т	500 кг	1, 2, 3, 5, 10
Рабочий коэффициент передачи (РКП), мВ/В	1,5 ± 0,0037	2,0 ± 0,005
Диапазон значения нуля, мВ/В	0 ± 0,015	0 ± 0,02
Суммарная ошибка, %	0,03
Повторяемость, %	0,01
Ползучесть (30 мин.), %	0,03
Температурный дрейф, %/10°C
Нуля	0,028
Сигнала	0,015
Напряжение возбуждения, В
Рекомендуемое	10
Максимальное	15
Сопротивление, Ом
Входное	400 ± 20
Выходное	350 ± 5
Изоляции	>2000
Безопасная перегрузка, % НПВ	150
Компенсируемый диапазон температур, °C	-10 до +40
Рабочий диапазон температур, °C	-20 до +70

Габариты тензодатчика типа балка на сдвиг CAS BS

Модификация	Предел взвешивания	A	B	C	D	E	F	G	H	I
BS-500, BS-1, BS-2	500 кг, 1, 2 т	145	20	40	72	34	30	14,5	16	80
BS-5	5 т	205	25	55	108,5	48	38	20,5	20,5	105
BS-10	10 т	273	35	90	112,5	63	60	27,0	27	145
