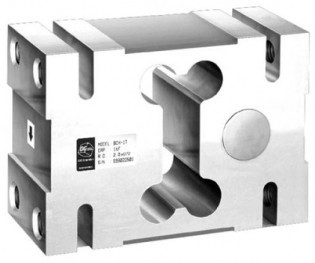

Тензодатчик CAS ВСH1 / ВСH-1000 одноточечный

описание характеристики

Особенности конструкции:

Класс защиты IP67;
Использование для построения весовых систем на основе крупногабаритных платформ.

Кабель: 3 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;

Применение: Весы для взвешивания емкостей, с.-х. продукции;

Установка: M16 × 2.0(10.9).Момент затяжки - 255 Нм;

Материал: Анодированный алюминиевый сплав;

Максимальный размер платформы: 1200 × 1200 мм.

Технические характеристики тензодатчиков CAS BCH

Характеристики	CAS BCH
Наибольший предел взвешивания, т	1, 1,5, 2
Рабочий коэффициент передачи (РКП), мВ/В	2,0 ± 0,2
Диапазон значения нуля, мВ/В	0 ± 0,1
Суммарная ошибка, %	0,03
Повторяемость, %	0,01
Ползучесть (30 мин.), %	0,03
Температурный дрейф, %/10°C
Нуля	0,028
Сигнала	0,014
Напряжение возбуждения, В
Рекомендуемое	10
Максимальное	15
Сопротивление, Ом
Входное	400 ± 20
Выходное	350 ± 3,5
Изоляции	>2000
Безопасная перегрузка, % НПВ	150
Компенсируемый диапазон температур, °C	-10 до +40
Рабочий диапазон температур, °C	-20 до +70

Ваши выгоды от использования тензодатчиков CAS BCH

Безопасная перегрузка до 150% к НПВ	Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP65	Защищает от струй с любого направления
Компенсируемый диапазон температур от -10 до +40°C	В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -20 до +70°C	Датчик может работать при данных температурах
Допускается нецентральное нагружение	Если под платформой один датчик, а нагрузка на край платформы, то вес равно будет точным
Максимальный размер платформы	1200 х 1200 мм.
Длина кабеля 3м	На это расстояние можно удалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой	Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля	Эластичен даже при низких температурах, устойчив к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля
