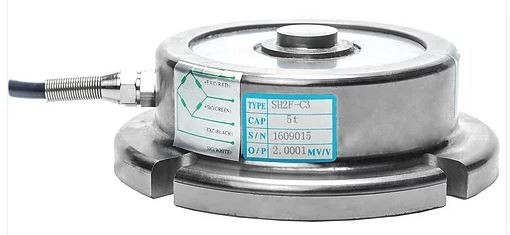

Тензодатчик плоский Sierra и другие модификации

Номинальные нагрузки (НПИ, т)

1; 2; 3; 5; 10; 15; 20; 30; 40; 50; 60

Класс точности

C3

Макс. число поверочных интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,05

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,015

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

+- 0,016

Темп. откл. НКП (%РКП/10°С)

+- 0,016

Входное сопротивление (Ом)

725 +- 8

Выходное сопротивление (Ом)

700 +- 3

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-ти – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание(+); Черный – Питание(-); Синий – Сигнал(+); Белый – Сигнал(-); Желтый – Сенсор(-); Коричневый – Сенсор(+); Прозрачный - Экран

Номинальные нагрузки (НПИ)

кг/т

50, 100, 200, 500 кг; 1, 2, 5, 10, 20, 30, 50, 60, 100, 200 т

Класс точности

C3

Макс. число повер. интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,004

Общая ошибка (%РКП)

+- 0,02

Ползучесть (%РКП/30мин)

+- 0,02

Нелинейность (%РКП)

+- 0,02

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

 +-0,016

Темп. откл. НКП (%РКП/10°С)

 +-0,020

Входное сопротивление (Ом)

725 +-  8

Выходное сопротивление (Ом)

700 +- 5

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание (+); Черный – Питание (-);

Зеленый – Сигнал (+); Белый – Сигнал(-); Прозрачный - Экран

Нагрузки

кг / т

кН

50 – 500 кг

0,5 – 5

1 т

10

2 т

20

5 – 10 т

50 – 100

20 – 30 т

200 – 300

50 – 60 т

500 – 600

100 т

1000

200 т

2000

d

D

D1

D2

H

d2

12

90

22

75

25

4 - д.7

12

100

26

80

30

4 - д.11

24

125

42

105

42

8 - д.11

24

150

48

122

45

8 - д.11

30

180

70

142

53

8 - д.13,5

36

235

90

190

60

8 - д.17,5

36

300

105

236

70

8 - д.22

36

350

130

300

90

8 - д.25

Номинальные нагрузки (НПИ)

кг/т

50, 100, 200, 500 кг; 1, 2, 5, 10, 20, 30, 50, 60, 100, 200 т

Класс точности

C3

Макс. число повер. интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,004

Общая ошибка (%РКП)

+- 0,02

Ползучесть (%РКП/30мин)

+- 0,02

Нелинейность (%РКП)

+- 0,02

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

 +-0,016

Темп. откл. НКП (%РКП/10°С)

 +-0,020

Входное сопротивление (Ом)

725 +-  8

Выходное сопротивление (Ом)

700 +- 5

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание (+); Черный – Питание (-);

Зеленый – Сигнал (+); Белый – Сигнал(-); Прозрачный - Экран

Нагрузки

кг / т

кН

50 – 500 кг

0,5 – 5

1 т

10

2 т

20

5 – 10 т

50 – 100

20 – 30 т

200 – 300

50 – 60 т

500 – 600

100 т

1000

200 т

2000

d

D

D1

D2

H

d2

12

90

22

75

25

4 - д.7

12

100

26

80

30

4 - д.11

24

125

42

105

42

8 - д.11

24

150

48

122

45

8 - д.11

30

180

70

142

53

8 - д.13,5

36

235

90

190

60

8 - д.17,5

36

300

105

236

70

8 - д.22

36

350

130

300

90

8 - д.25

Номинальные нагрузки (НПИ)

кг/т

50, 100, 200, 500 кг; 1, 2, 5, 10, 20, 30, 50, 60, 100, 200 т

Класс точности

C3

Макс. число повер. интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,004

Общая ошибка (%РКП)

+- 0,02

Ползучесть (%РКП/30мин)

+- 0,02

Нелинейность (%РКП)

+- 0,02

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

 +-0,016

Темп. откл. НКП (%РКП/10°С)

 +-0,020

Входное сопротивление (Ом)

725 +-  8

Выходное сопротивление (Ом)

700 +- 5

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание (+); Черный – Питание (-);

Зеленый – Сигнал (+); Белый – Сигнал(-); Прозрачный - Экран

Нагрузки

кг / т

кН

50 – 500 кг

0,5 – 5

1 т

10

2 т

20

5 – 10 т

50 – 100

20 – 30 т

200 – 300

50 – 60 т

500 – 600

100 т

1000

200 т

2000

d

D

D1

D2

H

d2

12

90

22

75

25

4 - д.7

12

100

26

80

30

4 - д.11

24

125

42

105

42

8 - д.11

24

150

48

122

45

8 - д.11

30

180

70

142

53

8 - д.13,5

36

235

90

190

60

8 - д.17,5

36

300

105

236

70

8 - д.22

36

350

130

300

90

8 - д.25

Номинальные нагрузки (НПИ, т)

1; 2; 3; 5; 10; 15; 20; 30; 40; 50; 60

Класс точности

C3

Макс. число поверочных интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,05

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,015

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

+- 0,016

Темп. откл. НКП (%РКП/10°С)

+- 0,016

Входное сопротивление (Ом)

725 +- 8

Выходное сопротивление (Ом)

700 +- 3

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-ти – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание(+); Черный – Питание(-); Синий – Сигнал(+); Белый – Сигнал(-); Желтый – Сенсор(-); Коричневый – Сенсор(+); Прозрачный - Экран

Номинальные нагрузки (НПИ, кг)

500; 1 000; 2 000; 3 000; 5 000; 10 000; 15 000; 20 000; 30 000; 40 000; 50 000; 60 000

Класс точности

C3

Максимальное число поверочных интервалов

3000

Минимальный поверочный интервал

НПИ / 10000

Чувствительность (РКП, мВ/В)

2,0 +- 0,001

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,016

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Температурное отклонение РКП (%РКП/10°С)

+- 0,011

Температурное отклонение НКП (%РКП/10°С)

+- 0,015

Входное сопротивление (Ом)

775 +- 5

Выходное сопротивление (Ом)

700 +- 2

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост. ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,0 мм

Подключение

Красный – Питание (+); Черный –

Питание (-); Зеленый – Сигнал (+); Белый – Сигнал (-); Прозрачный - Экран

Номинал (т)

H

H1

D

A

L

L1

д.B

E

0,5 – 3

62,8

34,8

д.32

д.11

130

103,8

104,7

М16х1,5

5 – 10

84,8

53,8

д.42

д.11

120,7

98,8

120,7

М32х1,5

20 – 30

90,2

57,2

д.51

д.11

142

116

138

М40х1,5

40 – 60

102

58

д.67,5

д.13,5

180

147,1

180

М32х1,5

Номинальные нагрузки (НПИ, кг)

500; 1 000; 2 000; 3 000; 5 000; 10 000; 15 000; 20 000; 30 000; 40 000; 50 000; 60 000

Класс точности

C3

Максимальное число поверочных интервалов

3000

Минимальный поверочный интервал

НПИ / 10000

Чувствительность (РКП, мВ/В)

2,0 +- 0,001

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,016

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Температурное отклонение РКП (%РКП/10°С)

+- 0,011

Температурное отклонение НКП (%РКП/10°С)

+- 0,015

Входное сопротивление (Ом)

775 +- 5

Выходное сопротивление (Ом)

700 +- 2

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост. ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,0 мм

Подключение

Красный – Питание (+); Черный –

Питание (-); Зеленый – Сигнал (+); Белый – Сигнал (-); Прозрачный - Экран

Номинал (т)

H

H1

D

A

L

L1

д.B

E

0,5 – 3

62,8

34,8

д.32

д.11

130

103,8

104,7

М16х1,5

5 – 10

84,8

53,8

д.42

д.11

120,7

98,8

120,7

М32х1,5

20 – 30

90,2

57,2

д.51

д.11

142

116

138

М40х1,5

40 – 60

102

58

д.67,5

д.13,5

180

147,1

180

М32х1,5

Номинальные нагрузки (НПИ)

кг/т

50, 100, 200, 500 кг; 1, 2, 5, 10, 20, 30, 50, 60, 100, 200 т

Класс точности

C3

Макс. число повер. интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,004

Общая ошибка (%РКП)

+- 0,02

Ползучесть (%РКП/30мин)

+- 0,02

Нелинейность (%РКП)

+- 0,02

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

 +-0,016

Темп. откл. НКП (%РКП/10°С)

 +-0,020

Входное сопротивление (Ом)

725 +-  8

Выходное сопротивление (Ом)

700 +- 5

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание (+); Черный – Питание (-);

Зеленый – Сигнал (+); Белый – Сигнал(-); Прозрачный - Экран

Нагрузки

кг / т

кН

50 – 500 кг

0,5 – 5

1 т

10

2 т

20

5 – 10 т

50 – 100

20 – 30 т

200 – 300

50 – 60 т

500 – 600

100 т

1000

200 т

2000

d

D

D1

D2

H

d2

12

90

22

75

25

4 - д.7

12

100

26

80

30

4 - д.11

24

125

42

105

42

8 - д.11

24

150

48

122

45

8 - д.11

30

180

70

142

53

8 - д.13,5

36

235

90

190

60

8 - д.17,5

36

300

105

236

70

8 - д.22

36

350

130

300

90

8 - д.25

Номинальные нагрузки (НПИ, кг)

500; 1 000; 2 000; 3 000; 5 000; 10 000; 15 000; 20 000; 30 000; 40 000; 50 000; 60 000

Класс точности

C3

Максимальное число поверочных интервалов

3000

Минимальный поверочный интервал

НПИ / 10000

Чувствительность (РКП, мВ/В)

2,0 +- 0,001

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,016

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Температурное отклонение РКП (%РКП/10°С)

+- 0,011

Температурное отклонение НКП (%РКП/10°С)

+- 0,015

Входное сопротивление (Ом)

775 +- 5

Выходное сопротивление (Ом)

700 +- 2

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост. ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,0 мм

Подключение

Красный – Питание (+); Черный –

Питание (-); Зеленый – Сигнал (+); Белый – Сигнал (-); Прозрачный - Экран

Номинал (т)

H

H1

D

A

L

L1

д.B

E

0,5 – 3

62,8

34,8

д.32

д.11

130

103,8

104,7

М16х1,5

5 – 10

84,8

53,8

д.42

д.11

120,7

98,8

120,7

М32х1,5

20 – 30

90,2

57,2

д.51

д.11

142

116

138

М40х1,5

40 – 60

102

58

д.67,5

д.13,5

180

147,1

180

М32х1,5

Номинальные нагрузки (НПИ, т)

1; 2; 3; 5; 10; 15; 20; 30; 40; 50; 60

Класс точности

C3

Макс. число поверочных интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,05

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,015

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

+- 0,016

Темп. откл. НКП (%РКП/10°С)

+- 0,016

Входное сопротивление (Ом)

725 +- 8

Выходное сопротивление (Ом)

700 +- 3

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-ти – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание(+); Черный – Питание(-); Синий – Сигнал(+); Белый – Сигнал(-); Желтый – Сенсор(-); Коричневый – Сенсор(+); Прозрачный - Экран

Номинальные нагрузки (НПИ)

кг/т

50, 100, 200, 500 кг; 1, 2, 5, 10, 20, 30, 50, 60, 100, 200 т

Класс точности

C3

Макс. число повер. интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,004

Общая ошибка (%РКП)

+- 0,02

Ползучесть (%РКП/30мин)

+- 0,02

Нелинейность (%РКП)

+- 0,02

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

 +-0,016

Темп. откл. НКП (%РКП/10°С)

 +-0,020

Входное сопротивление (Ом)

725 +-  8

Выходное сопротивление (Ом)

700 +- 5

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-х – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание (+); Черный – Питание (-);

Зеленый – Сигнал (+); Белый – Сигнал(-); Прозрачный - Экран

Нагрузки

кг / т

кН

50 – 500 кг

0,5 – 5

1 т

10

2 т

20

5 – 10 т

50 – 100

20 – 30 т

200 – 300

50 – 60 т

500 – 600

100 т

1000

200 т

2000

d

D

D1

D2

H

d2

12

90

22

75

25

4 - д.7

12

100

26

80

30

4 - д.11

24

125

42

105

42

8 - д.11

24

150

48

122

45

8 - д.11

30

180

70

142

53

8 - д.13,5

36

235

90

190

60

8 - д.17,5

36

300

105

236

70

8 - д.22

36

350

130

300

90

8 - д.25

Номинальные нагрузки (НПИ, т)

1; 2; 3; 5; 10; 15; 20; 30; 40; 50; 60

Класс точности

C3

Макс. число поверочных интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,05

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,015

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

+- 0,016

Темп. откл. НКП (%РКП/10°С)

+- 0,016

Входное сопротивление (Ом)

725 +- 8

Выходное сопротивление (Ом)

700 +- 3

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-ти – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание(+); Черный – Питание(-); Синий – Сигнал(+); Белый – Сигнал(-); Желтый – Сенсор(-); Коричневый – Сенсор(+); Прозрачный - Экран

Номинальные нагрузки (НПИ, т)

1; 2; 3; 5; 10; 15; 20; 30; 40; 50; 60

Класс точности

C3

Макс. число поверочных интервалов

3000

Мин. поверочный интервал

НПИ / 7500

Чувствительность (РКП, мВ/В)

2,0 +- 0,05

Общая ошибка (%РКП)

+- 0,020

Ползучесть (%РКП/30мин)

+- 0,015

Нелинейность (%РКП)

+- 0,017

Неповторяемость (%РКП)

+- 0,01

Баланс нуля (НКП, %РКП)

1,0

Темп. откл. РКП (%РКП/10°С)

+- 0,016

Темп. откл. НКП (%РКП/10°С)

+- 0,016

Входное сопротивление (Ом)

725 +- 8

Выходное сопротивление (Ом)

700 +- 3

Сопротивление изоляции (МОм)

≥5000 (50В)

Диапазон термокомпенсации (°С)

от -30 до +40

Рабочий диапазон температур (°С)

от -35 до +65

Напр. пит., рекомендуемое (В, пост. ток)

5 - 12

Напр. пит., максимальное (В, пост.ток)

18

Предельная нагрузка (%НПИ)

150

Разрушающая нагрузка (%НПИ)

200

Класс защиты

IP67

Длина кабеля (м)

3; 6

Тип кабеля

4-ти – жильный экранированный д. 5,7 мм

Подключение

Красный – Питание(+); Черный – Питание(-); Синий – Сигнал(+); Белый – Сигнал(-); Желтый – Сенсор(-); Коричневый – Сенсор(+); Прозрачный - Экран
